Felsmechanische Standardversuche



  CNC-gesteuerte Druckprüfmaschine

Max. Prüfkraft: 550 kN
Druckplattendurchmesser: 310 mm
Max. Spannweite: 750 mm
Regelbereich Weg: 0,001 bis 500 mm/min

Das Bild zeigt die Prüfmaschine bei einem Ödometerversuch.

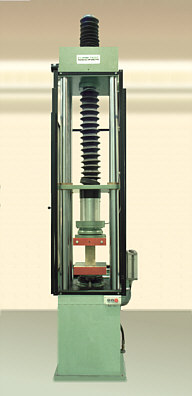

  Servohydraulisch geregelte Druckprüfmaschine

Max. Prüfkraft: 1000 kN
Druckplattenabmessungen: 310 x 310 mm
Max. Spannweite: 980 mm
Max. Kolbenhub: 35 mm
Regelbereich Weg: 0,001 bis 10 mm/min
Regelbereich Kraft: 0,01 bis 500 kN/min




  Servohydraulisch geregelte Druckprüfmaschine

Max. Prüfkraft: 5000 kN
Druckplattenabmessungen: 480 x 480 mm
Max. Spannweite: 1150 mm
Max. Kolbenhub: 80 mm
Regelbereich Weg: 0,001 bis 25 mm/min
Regelbereich Kraft: 0,04 bis 2500 kN/min

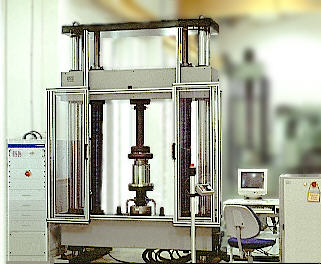

Wie hier abgebildet, wird diese Prüfmaschine auch zusammen mit der nachfolgend beschriebenen Triaxialzelle eingesetzt.




  Hochdruck-Triaxialzelle

Probendurchmesser: 50, 70, 80, 100 und 120 mm
Probenlänge: 2-facher Probendurchmesser
Max. Axialkraft: 5000 kN
Max. Manteldruck: 60 MPa (= 600 bar)
Max. dev. Spannung (ungünstigster Fall): 375 MPa

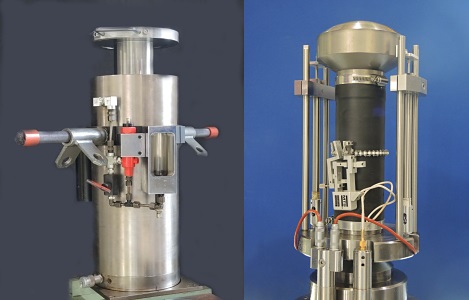

Links die Zelle, rechts daneben der Probekörper zwischen den beiden Druckplatten, an dem die Sensoren für die Längs- und Querdehnungsmessung installiert sind.

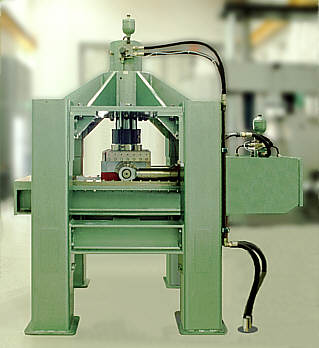

  Servohydraulisch geregelte Scherprüfmaschine

zur Ermittlung der Reibungseigenschaften an Felstrennflächen.

Max. Scherfläche: 300 x 150 mm
Max. Normalkraft: 500 kN
Max. Scherkraft: 500 kN
Max. Scherweg: 90 mm
Regelbereich Scherweg: 0,001 bis 100 mm/min
